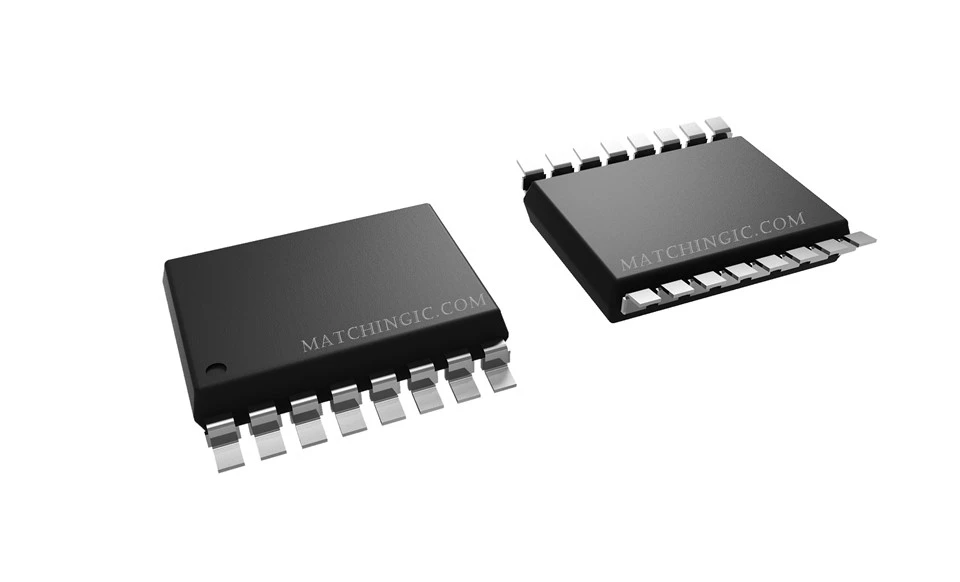

शेन्ज़ेन मैचिंगिक टेक्नोलॉजी कंपनी लिमिटेड: आपका पेशेवर डिजिटल आइसोलेटर्स आपूर्तिकर्ता
शेन्ज़ेन MATCHINGIC प्रौद्योगिकी कं, लिमिटेड की स्थापना 2010 में हुई थी, कंपनी हमेशा प्रतिभा की अवधारणा का पालन करती है जो कंपनी का धन है, बाजार के वर्षों में, उद्यमशील, अभिनव कर्मचारियों का एक समूह बनाया, जबकि घर पर अपनी बाजार हिस्सेदारी का विस्तार किया और विदेशों में, कंपनी आंतरिक व्यापार प्रक्रियाओं को अनुकूलित करना, अंतर्राष्ट्रीय बिक्री और खरीद व्यवसाय में सुधार करना, केवल मूल वस्तुओं का पालन करना, ग्राहक सेवा के स्तर को गहरा करना, धीरे-धीरे अपने स्वयं के उद्योग लाभ बनाना जारी रखती है।
हमें क्यों चुनें
गुणवत्ता वाला उत्पाद
हमारे उत्पाद उच्च गुणवत्ता वाले हैं और सभी आवश्यक उद्योग मानकों को पूरा करते हैं। हम यह सुनिश्चित करने के लिए उन्नत तकनीक और आधुनिक उपकरणों का उपयोग करते हैं कि हमारे उत्पाद उच्चतम गुणवत्ता वाले हों।
त्वरित बदलाव का समय
हमारे पास एक सुव्यवस्थित उत्पादन प्रक्रिया है जो त्वरित बदलाव सुनिश्चित करती है। हम तेजी से उत्पादन कर सकते हैं और ग्राहकों तक पहुंचा सकते हैं, जिससे वे सीमित समय सीमा वाली परियोजनाओं के लिए एक उत्कृष्ट विकल्प बन सकते हैं।
पेशेवर टीम
हमारे पास उच्च कुशल तकनीकी पेशेवरों की एक टीम है जो ग्राहकों की किसी भी तकनीकी समस्या में सहायता के लिए हमेशा तैयार रहती है। फ़ैक्टरी डिज़ाइन समर्थन, उत्पाद चयन और एप्लिकेशन समर्थन सहित व्यापक तकनीकी सहायता प्रदान करती है।
गुणवत्तापूर्ण सेवाएँ
हम उच्च गुणवत्ता वाली सेवाएँ प्रदान करते हैं जो उच्चतम उद्योग मानकों को पूरा करती हैं। हम अपनी कार्य प्रक्रियाओं में सर्वोत्तम प्रथाओं का पालन करते हैं और यह सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण उपायों का पालन करते हैं कि हम अपने ग्राहकों को सर्वोत्तम परिणाम प्रदान करें।
ऑप्टिकल आइसोलेटर एक इलेक्ट्रॉनिक उपकरण है जिसका उपयोग विद्युत धारा प्रवाहित किए बिना डायोड के बीच सूचना प्रसारित करने के लिए किया जा सकता है। क्योंकि ऑप्टिकल आइसोलेटर्स सर्किट में इनपुट और आउटपुट के बीच सीधे वोल्टेज या करंट पास करने की कोई आवश्यकता नहीं होती है, इन घटकों का उपयोग पीसीबी में दो क्षेत्रों में विद्युत अलगाव प्रदान करने के लिए किया जा सकता है। ऑप्टिकल आइसोलेटर्स एक सुरक्षा तंत्र के रूप में कार्य करते हैं, जो यह सुनिश्चित करते हैं कि हानिकारक विद्युत धाराएं डिवाइस में प्रवाहित न हो सकें।
ऑप्टिकल आइसोलेटर्स के लाभ
विद्युत हस्तक्षेप से सुरक्षा
ऑप्टिकल आइसोलेटर्स दो घटकों के बीच पूर्ण विद्युत अलगाव प्रदान करते हैं। यह संवेदनशील इलेक्ट्रॉनिक उपकरणों को वोल्टेज स्पाइक्स, विद्युत चुम्बकीय हस्तक्षेप और ग्राउंड लूप धाराओं से बचाता है।
बेहतर सिग्नल गुणवत्ता
ऑप्टिकल आइसोलेटर्स सिग्नल में आने वाले शोर की मात्रा को कम करके सिग्नल की गुणवत्ता में सुधार करने में मदद करते हैं। इसके परिणामस्वरूप स्वच्छ और अधिक सटीक सिग्नल प्राप्त होते हैं।
विस्तारित उत्पाद जीवन
विद्युत हस्तक्षेप के जोखिम को समाप्त करके, ऑप्टिकल आइसोलेटर्स इलेक्ट्रॉनिक उपकरणों के जीवन को बढ़ाने में मदद करते हैं। वे संवेदनशील घटकों को वोल्टेज वृद्धि से सुरक्षित रखकर उनकी क्षति को रोकने में भी मदद करते हैं।
सुरक्षित अलगाव
ऑप्टिकल आइसोलेटर्स दो घटकों को विद्युत रूप से अलग करने का एक सुरक्षित साधन प्रदान करते हैं। यह उन अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है जहां बिजली के झटके का जोखिम अधिक है, जैसे चिकित्सा उपकरण।
उच्च विश्वसनीयता
ऑप्टिकल आइसोलेटर अत्यधिक विश्वसनीय और टिकाऊ होते हैं, जो उन्हें महत्वपूर्ण अनुप्रयोगों में उपयोग के लिए आदर्श बनाते हैं। अन्य प्रकार के आइसोलेटर्स की तुलना में उनमें विफलता की संभावना कम होती है और उन्हें कम रखरखाव की आवश्यकता होती है।
व्यापक अनुकूलता
ऑप्टिकल आइसोलेटर्स विद्युत और इलेक्ट्रॉनिक उपकरणों की एक विस्तृत श्रृंखला के साथ संगत हैं, जो उन्हें एक बहुमुखी आइसोलेशन तकनीक बनाते हैं। इनका उपयोग एसी और डीसी दोनों अनुप्रयोगों में किया जा सकता है।
एक ऑप्टिकल आइसोलेटर के घटक
polarizer
फैराडे रोटेटर
विश्लेषक
एक ऑप्टिकल आइसोलेटर के घटक
01
polarizer
पोलराइज़र यह सुनिश्चित करता है कि केवल विद्युत क्षेत्र (ध्रुवीकरण) के एक विशिष्ट अभिविन्यास वाले प्रकाश को ही गुजरने की अनुमति है। यह आने वाली रोशनी के लिए प्रवेश द्वार के रूप में कार्य करता है।
02
फैराडे रोटेटर
यह ऑप्टिकल आइसोलेटर का केंद्रीय भाग है। चुंबकीय क्षेत्र के संपर्क में आने पर, यह रोटेटर आने वाली रोशनी के ध्रुवीकरण के विमान में एक घूर्णन उत्पन्न करता है।
03
विश्लेषक
यह घटक मूलतः एक अन्य ध्रुवीकरणकर्ता है। हालाँकि, यह एक ऐसे कोण पर उन्मुख है कि यह फैराडे रोटेटर से आने वाले प्रकाश को गुजरने की अनुमति देता है लेकिन विपरीत दिशा में आने वाले प्रकाश को रोकता है।
ऑप्टिकल आइसोलेटर्स के प्रकार
- ऑप्टिकल आइसोलेटर्स को विभिन्न तरीकों से वर्गीकृत किया जा सकता है:
फिक्स्ड नैरोबैंड आइसोलेटर
चूंकि उनके पोलराइज़र समायोज्य नहीं हैं, अधिकतम अलगाव केवल डिज़ाइन तरंग दैर्ध्य पर ही प्राप्त किया जा सकता है। एक निश्चित नैरोबैंड आइसोलेटर में अधिकतम अलगाव लगभग 30-35 dB होता है।
एडजस्टेबल आइसोलेटर
ये आइसोलेटर्स आउटपुट पोलराइज़र को घुमाकर या चुंबक को भौतिक रूप से घुमाकर फैराडे रोटेटर में चुंबकीय क्षेत्र को ट्यून करके विभिन्न तरंग दैर्ध्य पर अलगाव प्राप्त करने की अनुमति देते हैं। एडजस्टेबल आइसोलेटर्स का अधिकतम अलगाव भी लगभग 30-35 dB होता है, लेकिन इसका उपयोग व्यापक तरंग दैर्ध्य रेंज में किया जा सकता है।
फिक्स्ड ब्रॉडबैंड आइसोलेटर
इन ऑप्टिकल घटकों के साथ बड़े अलगाव बैंडविड्थ प्राप्त करना संभव है। अधिकतम अलगाव पिछले प्रकारों के समान है, लेकिन बड़ी तरंग दैर्ध्य सीमा के लिए।
टेंडेम आइसोलेटर
ये आइसोलेटर्स दो फैराडे रोटेटर्स को जोड़ते हैं। रोटेटर एक केंद्रीय ध्रुवीकरणकर्ता को साझा करते हैं और 60 डीबी तक अलगाव के उच्च स्तर को प्राप्त कर सकते हैं, लेकिन आमतौर पर कम संचरण होता है।
फ्री स्पेस आइसोलेटर
इन आइसोलेटर्स का उपयोग हाई-स्पीड ऑप्टिकल ट्रांसमीटरों या पंप लेजर में किया जाता है जिन्हें बैकवर्ड लाइट से अलग करने की आवश्यकता होती है। फ्री स्पेस आइसोलेटर्स उच्च अलगाव और कम प्रविष्टि हानि के साथ उत्कृष्ट प्रदर्शन प्रदान करते हैं। वे ध्रुवीकरण पर निर्भर या ध्रुवीकरण से स्वतंत्र हो सकते हैं।
ऑप्टिकल आइसोलेटर्स का कार्य सिद्धांत
एक ऑप्टिकल आइसोलेटर एक इनपुट इलेक्ट्रिकल सिग्नल लेकर और इसे प्रकाश उत्सर्जक डायोड का उपयोग करके प्रकाश सिग्नल में परिवर्तित करके काम करता है, जो आमतौर पर निकट-अवरक्त स्पेक्ट्रम में काम करता है। फिर, उसी उपकरण के भीतर, एक प्रकाश-संवेदनशील उपकरण जैसे कि फोटोडायोड, फोटोट्रांसिस्टर, या फोटोडार्लिंगटन ट्रांजिस्टर प्रकाश संकेत को वापस विद्युत संकेत में परिवर्तित करता है। यह इनपुट पर दिखाई देने वाले किसी भी वोल्टेज ट्रांसिएंट या ओवरवॉल्टेज स्तर को ऑप्टोइसोलेटर के आउटपुट पर विद्युत सर्किट को प्रभावित करने से रोकता है। बाहरी प्रकाश के हस्तक्षेप को रोकने के लिए घटकों को एक अपारदर्शी पैकेज में सील कर दिया गया है।
कई अलग-अलग प्रकार के ऑप्टोइसोलेटर सर्किट हैं जो व्यापक रूप से संचार, नियंत्रण और निगरानी प्रणालियों में उपयोग किए जाते हैं जहां डेटा सिग्नल किसी डिवाइस को नुकसान पहुंचाने के लिए हानिकारक वोल्टेज के लिए प्रवेश बिंदु प्रदान कर सकते हैं। वे विशेष रूप से उपयोगी होते हैं जहां लंबे डेटा केबल जो प्रेरित वोल्टेज क्षणिक या ग्राउंड प्लेन सर्ज के प्रति संवेदनशील हो सकते हैं, संवेदनशील अर्धचालक घटकों वाले इलेक्ट्रॉनिक उपकरण में प्रवेश करते हैं।
ऑप्टिकल आइसोलेटर्स का वर्गीकरण
ऑप्टिकल आइसोलेटर्स के दो प्रमुख वर्गीकरण हैं:इनलाइन आइसोलेटर्स (फाइबर ऑप्टिक आइसोलेटर्स) और फ्री स्पेस आइसोलेटर्स। इनलाइन फाइबर ऑप्टिकल आइसोलेटर्स को पिगटेल फैशन में डिज़ाइन किया गया है। कहने का तात्पर्य यह है कि वे अंतर्निर्मित फाइबर ऑप्टिक केबल और कनेक्टर के साथ आते हैं ताकि उन्हें सीधे फाइबर ऑप्टिक सिस्टम में एकीकृत किया जा सके। इसके विपरीत, मुक्त स्थान आइसोलेटर्स में एक अभिन्न कनेक्शन प्रणाली नहीं होती है। उन्हें सीधे उस वस्तु पर लगाया जाना चाहिए जिसे अलगाव की आवश्यकता है।
ऑप्टिकल आइसोलेटर के प्रकार और उनकी कार्यप्रणाली
एक ऑप्टिकल आइसोलेटर, विशेष रूप से एक फैराडे आइसोलेटर, एक उपकरण है जो किसी भी ध्रुवीकृत अवस्था में पीछे के प्रतिबिंब और बैकस्कैटरिंग को समाप्त करते हुए एक निश्चित दिशा में प्रकाश संचारित करता है। इसे आम तौर पर दो श्रेणियों में वर्गीकृत किया जाता है - ध्रुवीकरण संवेदनशील ऑप्टिकल आइसोलेटर्स और ध्रुवीकरण-असंवेदनशील ऑप्टिकल आइसोलेटर्स। जैसा कि मैंने पहले ही उन्हें फैराडे आइसोलेटर्स के रूप में उल्लेख किया है, यह स्पष्ट है कि वे मैग्नेटो-ऑप्टिकल क्रिस्टल के फैराडे प्रभाव का उपयोग करते हैं।
ऑप्टिकल आइसोलेटर के प्रकार और उनकी कार्यप्रणाली
एक ऑप्टिकल आइसोलेटर, विशेष रूप से एक फैराडे आइसोलेटर, एक उपकरण है जो किसी भी ध्रुवीकृत अवस्था में पीछे के प्रतिबिंब और बैकस्कैटरिंग को समाप्त करते हुए एक निश्चित दिशा में प्रकाश संचारित करता है। इसे आम तौर पर दो श्रेणियों में वर्गीकृत किया जाता है - ध्रुवीकरण संवेदनशील ऑप्टिकल आइसोलेटर्स और ध्रुवीकरण-असंवेदनशील ऑप्टिकल आइसोलेटर्स। जैसा कि मैंने पहले ही उन्हें फैराडे आइसोलेटर्स के रूप में उल्लेख किया है, यह स्पष्ट है कि वे मैग्नेटो-ऑप्टिकल क्रिस्टल के फैराडे प्रभाव का उपयोग करते हैं।
ध्रुवीकरण संवेदनशील ऑप्टिकल आइसोलेटर्स:
ये सबसे सरल फैराडे आइसोलेटर हैं जो केवल तभी काम करते हैं जब इनपुट बीम में निर्देशित रैखिक ध्रुवीकरण होता है।
कार्यरत:
उनका कार्य सरल है जिसमें एक ध्रुवीकृत किरण को न्यूनतम नुकसान के साथ पहले ध्रुवीकरणकर्ता के माध्यम से पारित किया जाता है, फिर 45 डिग्री फैराडे रोटेटर से गुजारा जाता है और अंत में दूसरे ध्रुवीकरणकर्ता के माध्यम से पारित किया जाता है, जिसके संचारण अक्ष को 45 डिग्री तक घुमाया जाता है ताकि यह सुनिश्चित हो सके कि संचरण हानियां कम हों जितना संभव हो उतना कम.
जब यह प्रकाश असंशोधित ध्रुवीकरण स्थिति के साथ आउटपुट पोर्ट पर वापस परावर्तित होता है, तो यह पूरी तरह से आउटपुट पोलराइज़र से होकर गुजरेगा, लेकिन ध्रुवीकरण की 45 डिग्री घुमाई गई दिशा के कारण, प्रकाश इनपुट पोलराइज़र पर अवरुद्ध हो जाएगा या अलग आउटपुट पर भेजा जा सकता है पत्तन। यदि किसी भी कारण से, जैसे निर्माण त्रुटियों के कारण, रोटेटर का घूर्णन कोण 45 डिग्री से विचलित हो जाता है, तो अलगाव की डिग्री कम हो जाएगी। समस्या यह है कि हमें हमेशा उच्च आइसोलेशन वाले आइसोलेटर की आवश्यकता होती है जो कई कारणों से इस प्रकार के आइसोलेटर्स में कम हो सकता है।
ध्रुवीकरण असंवेदनशील ऑप्टिकल आइसोलेटर्स:
ध्रुवीकरण असंवेदनशील ऑप्टिकल आइसोलेटर वह उपकरण है जो इनपुट बीम के मनमाने ढंग से ध्रुवीकरण के लिए कार्य करता है। चूंकि कई फाइबर ध्रुवीकरण को बनाए नहीं रखते हैं, ऐसे उपकरण अक्सर फाइबर ऑप्टिक्स के संदर्भ में उपयुक्त और आवश्यक होते हैं। इसके अलावा, ऑप्टिकल फाइबर संचार प्रणालियाँ मनमानी ध्रुवीकरण स्थिति के साथ संचालित होती हैं, इसलिए आपको फैराडे आइसोलेटर्स और अन्य घटकों का उपयोग करने की आवश्यकता है जो अपरिभाषित ध्रुवीकरण स्थिति का सामना कर सकते हैं।
सिद्धांत:
पीआई ऑप्टिकल आइसोलेटर का मूल सिद्धांत एक पोलराइज़र की मदद से आई/पी बीम के ऑर्थोगोनल ध्रुवीकरण घटकों को स्थानिक रूप से अलग करना है। फिर, उन्हें फैराडे रोटेटर के माध्यम से भेजें और घटकों को दूसरे पोलराइज़र में फिर से संयोजित करें।
यहां ध्यान देने वाली बात यह है कि ध्रुवीकरण असंवेदनशील ऑप्टिकल आइसोलेटर ध्रुवीकरण स्थिति को संरक्षित नहीं करता है क्योंकि ध्रुवीकरण के दो घटकों के बीच एक अपरिभाषित सापेक्ष चरण परिवर्तन होता है। यह चरण परिवर्तन तापमान और तरंग दैर्ध्य पर निर्भर है।
इन आइसोलेटर्स का व्यापक रूप से दूरसंचार उद्योग और लेजर प्रौद्योगिकी में विभिन्न अन्य अनुप्रयोगों में उपयोग किया जाता है। उन्हें उच्च अलगाव, कम सम्मिलन हानि और उत्कृष्ट तापमान स्थिरता की विशेषता है। बाज़ार में, ये आइसोलेटर्स विभिन्न तरंग दैर्ध्य और बैंडविड्थ में उपलब्ध हैं।
,
ऑप्टिकल आइसोलेटर्स चुनते समय महत्वपूर्ण विशिष्टताएँ
आइसोलेशन वोल्टेज अधिकतम रेटेड वोल्टेज अंतर है जो एलईडी और प्रकाश सेंसर के बीच मौजूद हो सकता है। यह आइसोलेशन वोल्टेज ऑप्टोइसोलेटर डिवाइस के निर्माण और डिवाइस के बाहर के कारकों द्वारा नियंत्रित होता है। आंतरिक ब्रेकडाउन तब होगा जब डिवाइस के प्रकाश स्रोत तत्व पर वोल्टेज प्रकाश सेंसर तत्व के पार हो जाएगा। इसी तरह, एक बाहरी ब्रेकडाउन तब होगा जब डिवाइस के इनपुट पिन पर वोल्टेज आउटपुट पिन के पार आ जाएगा। यह पीसीबी डिज़ाइन से प्रभावित होता है, जिसके माध्यम से इनपुट और आउटपुट के निशानों को रूट और अलग किया जाता है और डिवाइस के आसपास की पर्यावरणीय स्थिति प्रभावित होती है। जिस वोल्टेज पर आर्किंग होगी वह तापमान, आर्द्रता, पृथक्करण दूरी, दबाव और वायुजनित संदूषकों की उपस्थिति पर निर्भर करेगा। दूरी और आर्द्रता सबसे महत्वपूर्ण कारक हैं।
जहां एक ऑप्टोइसोलेटर सर्किट का उपयोग ग्राउंड प्लेन या वोल्टेज सेंसिंग इनपुट को अलग करने के लिए किया जाता है, पृथक सिग्नल के परिवर्तन की दर अपेक्षाकृत महत्वहीन होती है। हालाँकि, जहां ऑप्टोइसोलेटर का उपयोग डेटा लिंक और संचार लाइनों को अलग करने के लिए किया जाता है, डिवाइस का थ्रूपुट आवश्यक हो जाता है। ध्यान रखें कि किसी भी ऑप्टोइसोलेटर सर्किट के लिए प्राप्त करने योग्य डेटा दर इस बात पर निर्भर करेगी कि आउटपुट कैसे लोड होता है और तापमान से प्रभावित होता है। यदि आप तेज़ डेटा लिंक को अलग कर रहे हैं तो डेटाशीट का बहुत ध्यानपूर्वक अध्ययन करें।
यह उल्लेखनीय है कि ऑफ-द-शेल्फ निष्क्रिय नेटवर्क आइसोलेटर वायर्ड ईथरनेट नेटवर्क के लिए उपलब्ध हैं जो बाहरी बिजली आपूर्ति की आवश्यकता के बिना विद्युत गैर-संचालन बाधा प्रदान करने के लिए विद्युत चुम्बकीय प्रेरण का उपयोग करते हैं। ऑप्टोइसोलेटर सर्किट को लागू करना हमेशा सबसे उपयुक्त समाधान नहीं हो सकता है, लेकिन यह निर्णय आपकी व्यक्तिगत परिस्थितियों पर निर्भर करेगा।
किसी भी अर्धचालक उपकरण की तरह, ऑप्टोइसोलेटर में उपयोग किए जाने वाले फोटोडायोड में इनपुट और आउटपुट के बीच संबंध में गैर-रैखिकता का एक तत्व होगा, जो आइसोलेटर के माध्यम से पारित होने वाले सिग्नल को विकृत कर सकता है। यह सुनिश्चित करना कि फोटोडायोड पक्षपाती है और कटऑफ या संतृप्ति क्षेत्रों से बचते हुए अपनी रैखिक सीमा में संचालित होता है, इस प्रभाव को कुछ हद तक कम कर देगा। कोई भी अवशिष्ट गैर-रैखिकता विशेष रूप से ध्यान देने योग्य होगी जहां एनालॉग सिग्नल को अलग करने के लिए ऑप्टोइसोलेटर का उपयोग किया जाता है।
न्यूनतम गैर-रैखिकता के साथ विशेषज्ञ एनालॉग ऑप्टोइसोलेटर विकसित किए गए हैं। आमतौर पर, वे एक परिचालन एम्पलीफायर से जुड़े दो फोटोडायोड का उपयोग करते हैं। एक फोटोडायोड हमेशा की तरह काम करता है, जबकि समान गैर-रैखिकता प्रदर्शन वाला दूसरा उपकरण गैर-रैखिकता को रद्द करके क्षतिपूर्ति करने के लिए एम्पलीफायर के फीडबैक लूप में बैठता है।
वर्तमान स्थानांतरण अनुपात (सीटीआर) एलईडी और सेंसर धाराओं के बीच का अनुपात है, जो प्रभावी रूप से डिवाइस को प्राप्त करता है और इसकी दक्षता को दर्शाता है। कम सीटीआर वाले ऑप्टो-आइसोलेटर्स को एक विशेष आउटपुट लोड के लिए फोटोट्रांसिस्टर पर पर्याप्त करंट बनाने के लिए एलईडी को चलाने के लिए अधिक करंट की आवश्यकता होगी।
सीटीआर स्थिर नहीं है बल्कि घटक में आने वाले इनपुट करंट पर निर्भर है। सीटीआर भी प्रत्येक घटक, उसके तापमान और घटक की उम्र के साथ अलग-अलग होगी, इसलिए एक ऐसे उपकरण का चयन करना महत्वपूर्ण है जो अधिकतम रेटेड तापमान और ऑप्टोइसोलेटर द्वारा उपयोग किए जाने वाले डिवाइस के अधिकतम परिचालन जीवन पर आवश्यक सीटीआर प्रदान करता है। घटकों में विनिर्माण सहनशीलता से घटकों के एक ही बैच के भीतर सीटीआर की विस्तृत श्रृंखला हो सकती है, इसलिए डिज़ाइन को डेटा शीट में बताए गए न्यूनतम सीटीआर के आधार पर काम करना चाहिए। ये सभी कारक इष्टतम डिवाइस के चयन को मुश्किल बना सकते हैं।
शक्ति
ध्यान में रखने वाला अंतिम कारक ऑप्टोइसोलेटर सर्किट की बिजली की आवश्यकताएं और नुकसान के कारण घटक द्वारा उत्पन्न गर्मी का प्रबंधन है। बुनियादी घटक अपेक्षाकृत अक्षम हो सकते हैं और महत्वपूर्ण तापीय ऊर्जा स्तर उत्पन्न कर सकते हैं जिन्हें उचित रूप से नियंत्रित किया जाना चाहिए, विशेष रूप से ऑप्टोइसोलेटर का प्रदर्शन स्वयं हीटिंग प्रभावों से प्रतिकूल रूप से प्रभावित होगा। सर्किट लेआउट को डिज़ाइन करते समय, ऑप्टोइसोलेटर सर्किट में इनपुट निशानों को अन्य सभी निशानों, विशेष रूप से जमीन और बिजली के विमानों से उपयुक्त रूप से अलग रखना याद रखें, ताकि निशानों के बीच ट्रांसजेंडर्स को कैपेसिटिव या इंडक्टिव रूप से युग्मित होने से रोका जा सके।
ऑप्टिकल आइसोलेटर बनाने के निर्देश
ऑप्टिकल आइसोलेटर बनाने के निर्देश
1. ध्रुवीकरण क्यूब बीमस्प्लिटर को सी-माउंट क्यूब में माउंट करें।
2. सी-माउंट डबल मेल रोटेटिंग बैरल को बीमस्प्लिटर के ट्रांसमिटेड पोर्ट साइड पर सी-माउंट क्यूब से कनेक्ट करें।
3. वेवप्लेट को सी-माउंट मोटे लेंस माउंट में माउंट करें।
4. माउंटेड वेवप्लेट को सी-माउंट डबल मेल रोटेटिंग बैरल से जोड़ें। वेवप्लेट को ध्रुवीकरण क्यूब बीमस्प्लिटर के ट्रांसमिशन अक्ष पर 45 डिग्री पर उन्मुख करें।
5. लेजर बीम इनपुट करके संरेखण को अंतिम रूप दें और अधिकतम बीम अलगाव प्राप्त होने पर सी-माउंट डबल मेल घूर्णन बैरल की कोण स्थिति को लॉक करें।
ऑप्टिकल आइसोलेटर्स के विनिर्देश
ऑप्टिकल आइसोलेटर्स के लिए महत्वपूर्ण विशिष्टताओं में केंद्र तरंग दैर्ध्य, अलगाव, सम्मिलन हानि और ध्रुवीकरण पर निर्भर हानि शामिल हैं। केंद्र तरंग दैर्ध्य तरंग दैर्ध्य रेंज का केंद्र है जिसमें आइसोलेटर को बेहतर ढंग से कार्य करने के लिए डिज़ाइन किया गया है। यह विशेषता आमतौर पर एनएम में मापी जाती है। अलगाव, आम तौर पर डेसीबल (डीबी) में मापा जाता है, यह माप है कि कितने प्रभावी ढंग से पीछे के प्रतिबिंबों को रोका जाता है और आइसोलेटर किस हद तक संचारित कर सकता है। सम्मिलन हानि एक ऑप्टिकल घटक के सम्मिलन के कारण होने वाली क्षीणन है। ध्रुवीकरण पर निर्भर हानि ध्रुवीकरण के कारण होने वाली क्षीणन है।
ऑप्टिकल आइसोलेटर्स के अनुप्रयोग
अपनी अद्वितीय क्षमताओं के कारण, ऑप्टिकल आइसोलेटर्स को आज के अत्यधिक उन्नत ऑप्टिकल सिस्टम में अनुप्रयोगों की एक विस्तृत श्रृंखला मिलती है। सबसे प्रचलित अनुप्रयोगों में से कुछ में शामिल हैं:
लेजर सिस्टम:उच्च शक्ति वाले लेज़र सिस्टम अक्सर लेज़र स्रोत पर हानिकारक प्रतिक्रिया को रोकने के लिए ऑप्टिकल आइसोलेटर्स का उपयोग करते हैं। ऑप्टिकल आइसोलेटर आउटपुट प्रकाश को लक्ष्य तक जाने की अनुमति देता है लेकिन किसी भी परावर्तित प्रकाश को लेजर स्रोत तक पहुंचने से रोकता है।
फ़ाइबर-ऑप्टिक संचार:फ़ाइबर-ऑप्टिक नेटवर्क में, ऑप्टिकल आइसोलेटर संवेदनशील रिसीवरों को उन सिग्नलों से बचाते हैं जिन्हें फ़ाइबर के साथ वापस परावर्तित किया जा सकता है। अवांछित प्रतिक्रिया और दोलनों को रोकने के लिए इनका उपयोग ऑप्टिकल एम्पलीफायरों में भी किया जाता है।
ऑप्टिकल सेंसर:ऑप्टिकल सेंसर में, मापी गई वस्तु से पीछे के प्रतिबिंब या बिखरने के प्रभाव को खत्म करने के लिए आइसोलेटर्स का उपयोग किया जाता है, जो माप में हस्तक्षेप कर सकता है।
ऑप्टिकल आइसोलेटर्स का भविष्य
जैसे-जैसे ऑप्टिकल तकनीक आगे बढ़ रही है, ऑप्टिकल आइसोलेटर्स की मांग बढ़ने का अनुमान है। विशेष रूप से क्वांटम कंप्यूटिंग और नैनोफोटोनिक्स जैसे क्षेत्रों में, जहां प्रकाश का नियंत्रण अत्यंत महत्वपूर्ण है, ऑप्टिकल आइसोलेटर्स की भूमिका संभवतः और अधिक बढ़ जाएगी। इसके अलावा, सामग्री विज्ञान में निरंतर अनुसंधान और विकास के साथ, अधिक कुशल और लघु ऑप्टिकल आइसोलेटर्स को साकार किया जा सकता है, जिससे अधिक उन्नत, उच्च गति और एकीकृत ऑप्टिकल सिस्टम का मार्ग प्रशस्त होगा।
