ADM3061EBR
विवरण
तकनीकी पैरामीटर
The ADM3061EBR RS-485 transceiver is TIA/EIA RS-485} compliant and stands out for its versatile functionality and robust design. It it operates over a wide वोल्टेज range (3.0 V to 5.5 V), providing flexibility with a selectable logic to 5.5 V). With exexent ESD protection, comprehensive hot-swap support, and हाई-स्पीड डेटा रेट्स of 50 Mbps, it पूरा करता है मांग औद्योगिक संचार जरूरतें. अतिरिक्त %2 सी आईटीएस फेल-सेफ ऑपरेशन %2सी विस्तारित तापमान रेंज (अप टू 125 डिग्री )%2सी PROFIBUS अनुपालन और स्केलेबिलिटी अप टू 128 डिवाइस मेक आईटी ए इंडस्ट्रियल विकल्प आगे एन एच
संबंधित उत्पाद:
|
Mfr भाग |
ADM3061EBRMZ |
ADM3061EBRMZ-R7 |
ADM3061EBRZ |
ADM3061EBRZ-R7 |
|
विवरण: __________ |
IC TRANSCEIVER RS485_422 |
IC TRANSCEIVER RS485_422 |
IC TRANSCEIVER RS485_422 |
IC TRANSCEIVER RS485_422 |
|
भंडार |
40000 |
40000 |
40000 |
40000 |
|
उत्पाद स्थिति |
सक्रिय |
सक्रिय |
सक्रिय |
सक्रिय |
|
प्रकार |
ट्रान्सीवर |
ट्रान्सीवर |
ट्रान्सीवर |
ट्रान्सीवर |
|
RS422, RS485 |
RS422, RS485 |
RS422, RS485 |
RS422, RS485 |
|
|
1/1. |
1/1. |
1/1. |
1/1. |
|
|
ड्यूप्लेक्स |
आधा |
आधा |
आधा |
|
|
रिसीवर हिस्टैरिसीस |
30 mV |
30 mV |
30 mV |
30 mV |
|
डेटा दर |
500kbps |
500 kbps |
500kbps |
500 kbps |
|
वोल्टेज - आपूर्ति |
3V ~ 5.5V |
3V ~ 5.5V |
1.62V ~ 5.5V,3V ~ 5.5V |
1.62V ~ 5.5V,3V ~ 5.5V |
|
ऑपरेटिंग तापमान |
-40 डिग्री ~ 85 डिग्री |
-40 डिग्री ~ 85 डिग्री |
-40 डिग्री ~ 85 डिग्री |
-40 डिग्री ~ 85 डिग्री |
|
पैकेज / case |
MSOP8(3.0x0.64) |
MSOP8(3.0x0.64) |
SOP8(3.9x1.27) |
SOP8(3.9x1.27) |
|
पैकेज |
टेप & रील (TR) |
टेप & रील (TR) |
टेप & रील (TR) |
टेप & रील (TR) |
अनुप्रयोग:
· औद्योगिक फील्ड बसें
· Process control
· बिल्डिंग स्वचालन
·
· Motor control servo drives and encoder

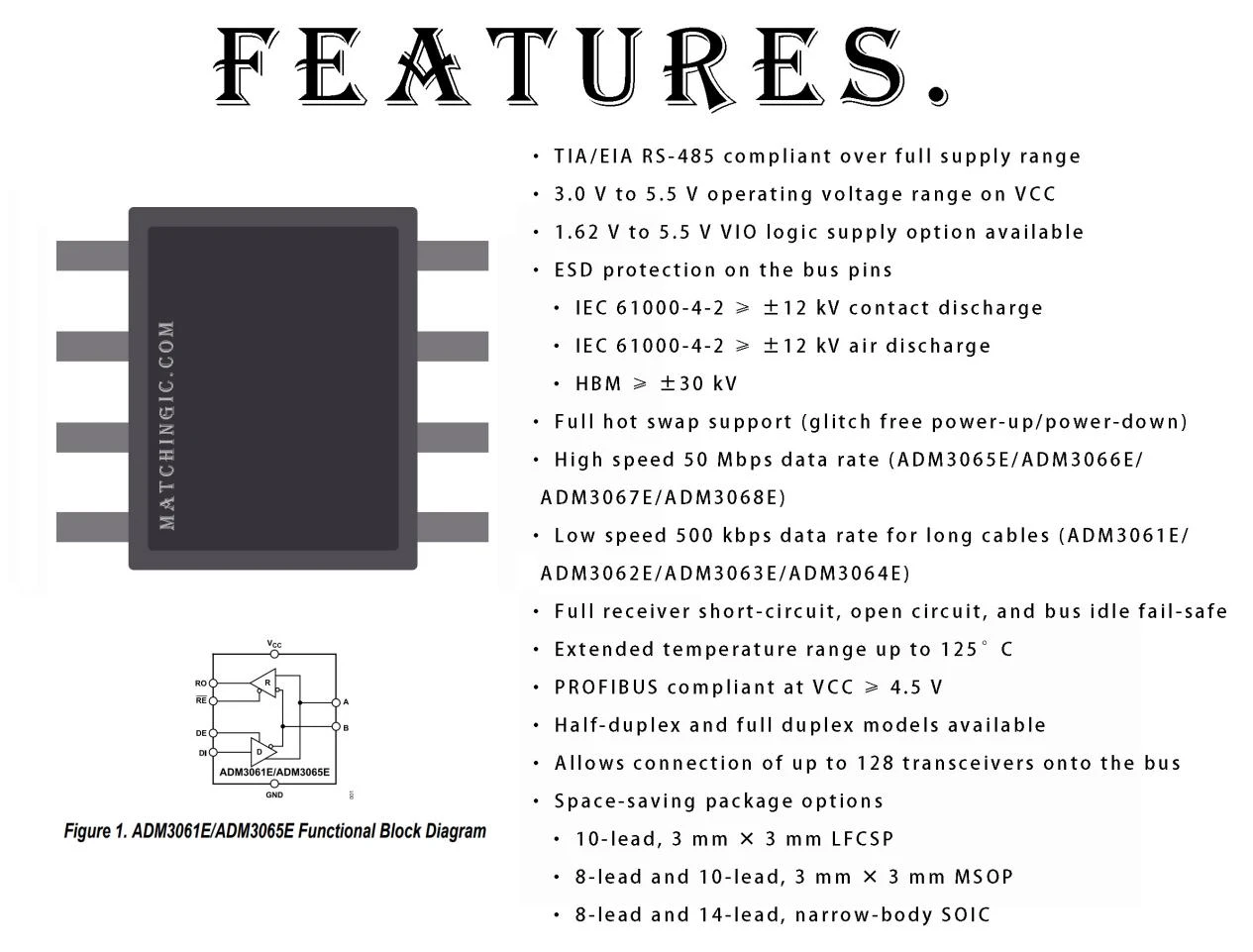

सामान्य विवरण:
TheADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E are 3.0 V to 5.5 V, IEC इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) रक्षित RS-485 transceivers, allowing the devices to withstand ±12 kV contact disTs on the transceiver bus pins बिना latch-up or damage. The ADM3062E/ADM3064E/ ADM3066E/ADM3068E feature a VIO logic आपूर्ति pin that allows a flexible digital interface capable of ऑपरेटिंग as low as 1.62 V.
The ADM3065E/ADM3066E/ADM3067E/ADM3068E are उपयुक्त for high speed, 50 Mbps,bidirectional data communication on multipoint bus transmission lines. ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E feature a 1/4 unit load input imedance that allows up to 128 transceivers on a bus. The ADM3061E/ADM3062E/ADM3063E/ ADM3064E मॉडल offer of the same features as the ADM3065E/ADM3066E/ ADM3067E/ADM3068E models at a low 500 kbps data rate that is उपयुक्त for ऑपरेशन ओवर लॉन्ग केबल रन.
The ADM3061E/ADM3062E/ADM3065E/ADM3066E are half-duplex RS-485 transceivers, Fully compliant to the PROFIBUS® standard with बढ़ा 2.1 V bus Differential voltage at VCC Greater than or equal to 4.5 V. The ADM3063E/ADM3067E/ADM3067E/ADM3068E are full duplex RS-485% transceiver options.
The RS-485 transceivers are available in a number of space-saving packages, including the 10-lead, 3 mm × 3 mm lead frame chip-scale package (LFCSP); the 8 lead or 10-lead, 3 mm × 3 mm mini small outline package (MSOP); and the 8-lead or 14-lead, narrow-body standard small outline packages (SOIC_N). Models with operating temperature ranges of −40 degree to +125 degree and −40 degree to +85 degree are available. Excessive power dissipation caused by bus contention or by output shorting is prevented by a thermal shutdown circuit. If a significant temperature increase is detected in the internal driver circuitry during fault conditions, this feature forces the driver output into a high impedance state. The ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ ADM3066E/ADM3067E/ADM3068E guarantee a logic high receiver output when the receiver inputs are shorted, open, or connected to a terminated transmission line with all drivers disabled.
