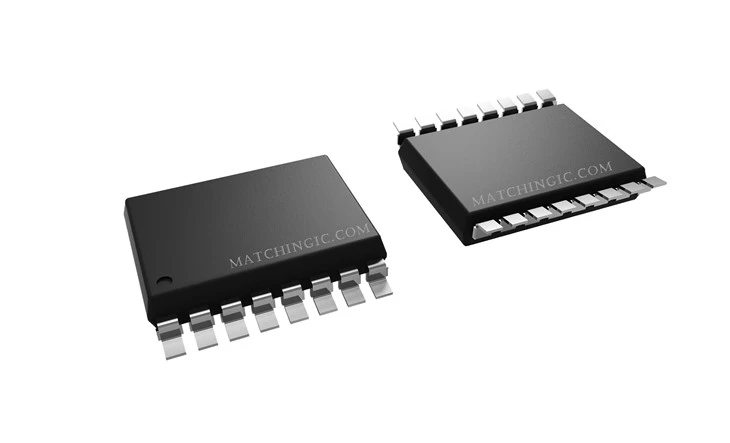

ADUM4223ARWZ-RL

पावर इलेक्ट्रॉनिक्स में, एक सेकंड का हर अंश मायने रखता है। ADUM4223ARWZ-RL का हाई-स्पीड CMOS तकनीक का एकीकरण तेजी से और सटीक स्विचिंग सक्षम बनाता है, जिसके परिणामस्वरूप दक्षता में सुधार होता है और सिस्टम प्रदर्शन अनुकूलित होता है। यह त्वरित प्रतिक्रिया समय मोटर नियंत्रण और पावर इनवर्टर जैसे उच्च-आवृत्ति स्विचिंग अनुप्रयोगों में महत्वपूर्ण है, जहां सुचारू और सटीक संचालन महत्वपूर्ण है।

बिजली की आपूर्ति स्विच करना

पृथक IGBT/MOSFET गेट ड्राइव

औद्योगिक इनवर्टर

ऑटोमोटिव

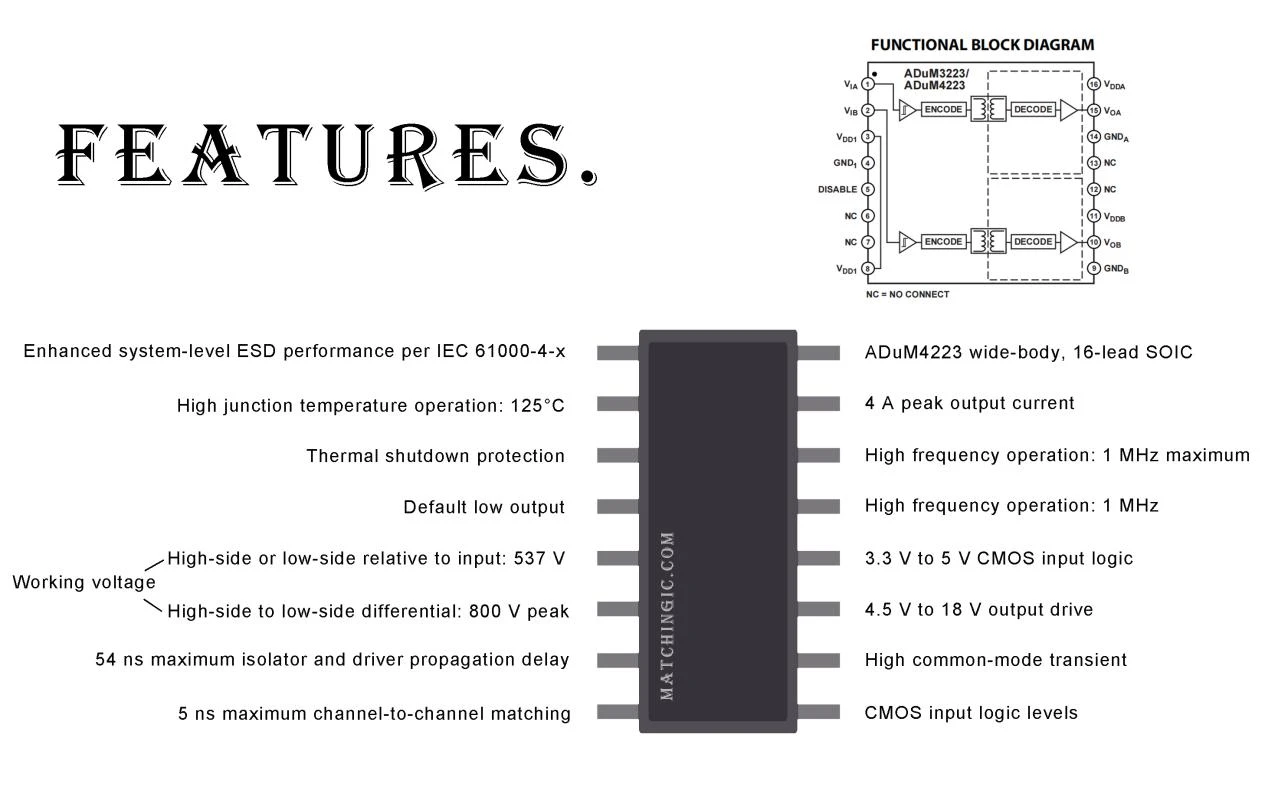

ADuM3223/ADuM4223¹4 एक पृथक, आधे-ब्रिज गेट ड्राइवर हैं जो स्वतंत्र और पृथक हाई-साइड और लो-साइड आउटपुट प्रदान करने के लिए एनालॉग डिवाइसेस, इंक., आईकपलर® तकनीक का उपयोग करते हैं। ADuM3223 संकीर्ण बॉडी में 3000 V rms आइसोलेशन प्रदान करता है, 16-लीड SOIC पैकेज, और ADuM4223 वाइड बॉडी में 5000 V rms आइसोलेशन प्रदान करता है, 16-लीड SOIC पैकेज। उच्च गति सीएमओएस और मोनोलिथिक ट्रांसफार्मर प्रौद्योगिकी के संयोजन से, ये अलगाव घटक पल्स ट्रांसफार्मर और गेट ड्राइवरों के संयोजन जैसे विकल्पों से बेहतर उत्कृष्ट प्रदर्शन विशेषताएँ प्रदान करते हैं।

ADuM3223/ADuM4223 आइसोलेटर्स प्रत्येक दो स्वतंत्र पृथक चैनल प्रदान करते हैं। वे 3.0 V से 5.5 V तक की इनपुट आपूर्ति के साथ काम करते हैं, जो कम वोल्टेज सिस्टम के साथ अनुकूलता प्रदान करते हैं। उच्च वोल्टेज स्तर अनुवाद पद्धतियों को नियोजित करने वाले गेट ड्राइवरों की तुलना में, ADuM3223/ADuM4223 इनपुट और प्रत्येक आउटपुट के बीच सही, गैल्वेनिक अलगाव का लाभ प्रदान करता है। प्रत्येक आउटपुट को इनपुट के सापेक्ष 537 V शिखर तक लगातार संचालित किया जा सकता है, जिससे नकारात्मक वोल्टेज पर लो-साइड स्विचिंग का समर्थन किया जा सकता है। उच्च-पक्ष और निम्न-पक्ष के बीच अंतर वोल्टेज 800 V शिखर तक हो सकता है।

परिणामस्वरूप, ADuM3223/ADuM4223 सकारात्मक या नकारात्मक स्विचिंग वोल्टेज की एक विस्तृत श्रृंखला पर IGBT/MOSFET कॉन्फ़िगरेशन की स्विचिंग विशेषताओं पर विश्वसनीय नियंत्रण प्रदान करता है।
